Máquinas de Grabado y Corte Láser

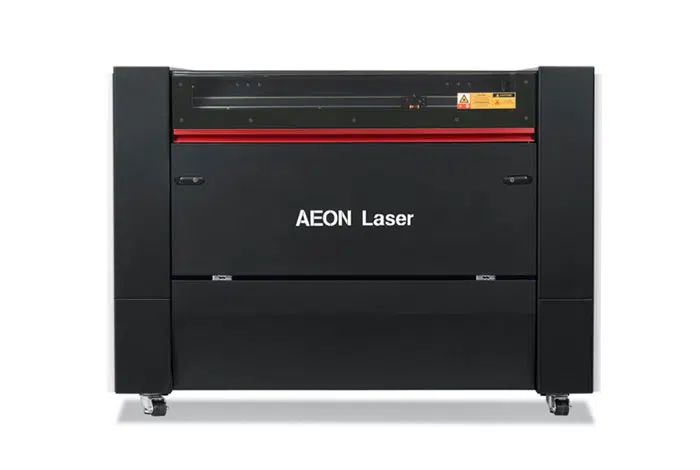

Láser de CO2 avanzado NOVA S
∇ Motores paso a paso de alta velocidad CC bifásicos | Servomotores CC Clear Path (edición exclusiva)
∇ Dispone de acceso para materiales más largos (pass-through)
∇ Altura del eje Z máx. 200 mm
∇ Incluye sistema de refrigeración por agua integrado, extractor de aire y bomba de asistencia de aire.
∇ Alcanza una aceleración máxima de 5G (CC) / 8G (RF)
∇ Alcanza velocidades máximas de 1200 mm/s (CC para Vidrio) | 5000 mm/s (edición exclusiva)
∇ Certificado como láser Clase 1
∇ Diseño elegante y moderno
Solicitar información
Solicitar Información
Características
∇ Aceleración hasta 8G
Con servomotores de CA completos, la aceleración es casi instantánea, alcanzando 8G a una velocidad máxima de 4200 mm/s en todos los modelos con tecnología RF.
∇ Precisión excepcional
Las guías lineales con rodamientos de bolas garantizan una mayor precisión y movimientos más suaves, lo que se traduce en una mejor calidad de impresión y durabilidad.
∇ Cabezal láser liviano
El diseño liviano del cabezal láser ayuda a reducir el escaneo excesivo y la vibración general, lo que mejora la calidad del trabajo.
∇ Innovadora estación de acoplamiento con tubos modulares
La estación de acoplamiento Modular Tube es una solución revolucionaria que permite intercambiar tubos de diferentes potencias rápidamente y sin necesidad de herramientas. Gracias a este enfoque innovador, es posible cambiar fácilmente entre diferentes longitudes de onda en todos los modelos, incluidos los láseres de fibra de 1064 nm. Esto abre perspectivas completamente nuevas, ampliando la gama de materiales que se pueden procesar, garantizando al mismo tiempo un rendimiento de la más alta calidad.
∇ Revolucionario diseño todo en uno.
En el nuevo diseño Super Clean Pack de NOVA, los guías lineales y los rodamientos en bloque están cerrados, protegiéndolos de la contaminación. Cortinas protectoras adicionales a ambos lados de las guías impiden la entrada de partículas desde el área de trabajo, mejorando la limpieza y la seguridad del proceso.
∇ Diseño compacto
La mayoría de los láseres se basan en un diseño “monocasco” con los componentes montados sobre una delgada chapa exterior. Sin embargo, para garantizar la estabilidad a alta velocidad, es fundamental que el bastidor sea extremadamente rígido para evitar la deformación de la máquina. El bastidor de la serie Redline es tan robusto que incluso el panel lateral se puede desmontar por completo para facilitar el acceso al solucionar cualquier problema.
∇ Cámara de alta resolución de última generación Todas las grabadoras-cortadoras láser Aeon se han actualizado con una cámara integrada de alta resolución, que permite un posicionamiento y seguimiento precisos del proceso de trabajo.
∇ Enfoque automático integrado
Olvídese de colisiones y muescas en el material gracias al cabezal láser con enfoque automático de la nueva serie Aeon Redline que se ajusta automáticamente según el grosor del material, garantizando precisión y eficiencia en el procesado láser.
∇ Acceso mejorado para materiales más largos
¡Gracias a la implicación del equipo de diseño, la serie Redline ha introducido el paso para materiales más largos (pass-through) en todos los modelos NOVA! Una importante característica que permite un uso consistente en todos los modelos manteniendo una alta calidad y rendimiento.
∇ Pantalla LCD intuitiva
El último teclado de la serie NOVA es una revolución en su funcionamiento. Las funciones clave ahora están disponibles directamente en su superficie, lo que reduce el tiempo de configuración y facilita su uso. Con una vívida pantalla LCD de 5 pulgadas, puede monitorear la temperatura del agua, el amperaje (mA), la presión del aire (psi) y la temperatura de la óptica para un control total y mayor comodidad durante la operación.
∇ Indicador de estado
Aeon es conocido por su elegancia y diseño con estilo. Ahora el logotipo de Aeon Laser en el panel delantero actúa como indicador de estado. Se ilumina en blanco cuando está en modo pausa, en rojo en caso de error y en verde cuando está en funcionamiento. Esta sofisticada adición no sólo enfatiza la elegancia del diseño, sino que también aumenta su funcionalidad.
∇ Mantenimiento sin herramientas: fácil sustitución de tuberías
¡Dé la bienvenida a la simplicidad en el intercambio del tubo láser! Gracias a un enfoque innovador, es posible cambiar rápidamente los tubos tanto dentro como fuera del láser Aeon, sin tener que trasladar la trayectoria del haz. Ahora puede tener tubos fluorescentes de repuesto en el estante e intercambiar tubos de diferentes potencias rápidamente cuando sea necesario, sin tediosas operaciones de mantenimiento.
∇ Mantenimiento sin herramientas: Espejos
Ahora todos los espejos son fácilmente accesibles y se pueden limpiar o reemplazar sin necesidad de herramientas ni recalibración.

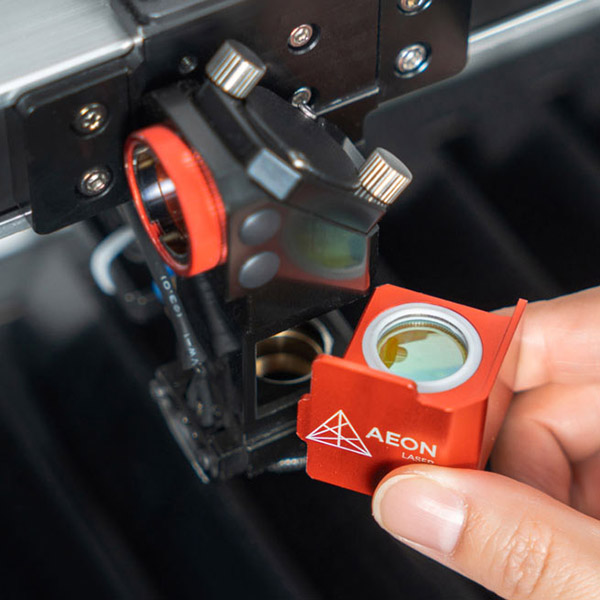

∇ Mantenimiento sin herramientas: cartuchos de lentes
Todos los modelos Redline ahora cuentan con cartuchos magnéticos para las lentes y la lente focal se coloca fácilmente en posición empujándola con una almohadilla de silicona, lo que brinda un acceso muy cómodo para el mantenimiento.
∇ Monitoreo inteligente con soluciones inteligentes
Todos los componentes ópticos están equipados con sensores térmicos que monitorean la temperatura y transmiten la información al teclado. Esto reduce el riesgo de fallos inesperados. No solo minimiza los costosos errores y el tiempo de inactividad, sino que también reduce la necesidad de limpieza frecuente. Además, la controladora registra estos datos junto con la temperatura ambiente, el tiempo de funcionamiento del láser y la configuración de la máquina, creando un registro de diagnóstico útil para la resolución de problemas.
Solicitar información
MODELO
NOVA 10 S (FL1007S)
NOVA 14 S (FL1409)
NOVA 16 S (FL1610S)
MEDIDAS MÁQUINA
ÁREA DE TRABAJO
700mm x 1000mm
900mm x 1400mm
1000mm x 1600mm
RECORRIDO MÁXIMO DEL EJE Z
200mm
200mm
200mm
DIMENSIONES MÁQUINA
1700*1210*1070mm
1908*1405*1105mm
2100*1500*1105mm
PESO DE LA MÁQUINA
460kg
630kg
690kg
FUENTE LÁSER
TUBO DE VIDRIO CC
Tubo de vidrio de CO2 premium de 100W
Tubo de vidrio de CO2 premium de 100W / 130W
Tubo de vidrio de CO2 premium de 100W / 130W / 150W
TUBO DE CERÁMICA RF
60W/100W/150W
60W/100W/150W
60W/100W/150W
METODO DE ENFRIAMIENTO
Agua
Agua
Agua
FUNCIONES
MOTORES
Pasos a paso de CC de alta velocidad bifásicos Servos CC Clear Path (firma)
Pasos a paso de CC de alta velocidad bifásicos Servos CC Clear Path (firma)
Pasos a paso de CC de alta velocidad bifásicos Servos CC Clear Path (firma)
GUÍA DE RIELES
Rieles de guía lineal Hiwin
Rieles de guía lineal Hiwin
Rieles de guía lineal Hiwin
MÁXIMA ACELERACIÓN
5G (DC)/8G (RF)
5G (DC)/8G (RF)
5G (DC)/8G (RF)
MÁXIMA VELOCIDAD
1200 mm/s (vidrio CC)
1200 mm/s (vidrio CC)
1200 mm/s (vidrio CC)
TAMAÑO MÍNIMO DE FUENTE
1.0 x 1.0mm
1.0 x 1.0mm
1.0 x 1.0mm
PRECISIÓN DE POSICIONAMIENTO
<=0.01mm
<=0.01mm
<=0.01mm
PRECISIÓN MÁX. DE ESCANEO
1000 DPI
1000 DPI
1000 DPI
CAPACIDAD MÁX. DE ELEVACIÓN
120 Kg
120 Kg
120 Kg
CONFIGURACIÓN
ENFRIADOR DE AGUA
Enfriador por compresión de vapor S&A 5000 incorporado
Enfriador por compresión de vapor S&A 5200 incorporado
Enfriador por compresión de vapor S&A 5200 incorporado
EXTRACTOR DE HUMOS
Ventilador centrífugo incorporado de 500 W y 6″ de diámetro
Ventilador centrífugo incorporado de 500 W y 6″ de diámetro
Ventilador centrífugo incorporado de 500 W y 6″ de diámetro
AIR ASSIST
Compresor de aire incorporado de 24 L
Compresor de aire incorporado de 40 L
Compresor de aire incorporado de 40 L
CLEAN PACK
Eje X,Y y Z
Eje X,Y y Z
Eje X,Y y Z
AUTOFOCUS
Integrado
Integrado
Integrado
TRANSFERENCIA WIFI
✔
✔
✔
POSICIONAMIENTO PUNTO ROJO
✔
✔
✔
PASSTROUGHT
✔
✔
✔
INDICADOR DE NIVEL
✔
✔
✔
ILUMINACIÓN SUPERIOR REGULABLE
✔
✔
✔
VALVULA SOLENOIDE DE AIRE INTELIGENTE
✔
✔
✔
ACOPLAMIENTO MODULAR DE TUBOS LÁSER
✔
✔
✔
MATERIAL DE LA TAPA
Policarbonato
Policarbonato
Policarbonato
MESA
CORRIENTE DESCENDENTE
✔
✔
✔
MESA DE LAMAS
✔
✔
✔
MESA HONEYCOMB
✔
✔
✔
BANDEJA RECOJIDA DE MATERIALES
✔
✔
✔
CONTROL & SOFTWARE
PANEL DE CONTROL
5″ Keypad & LCD display
5″ Keypad & LCD display
5″ Keypad & LCD display
CAPACIDAD DE MEMORIA
1 GB
1 GB
1 GB
SOFTWARE LIGHTBURN
✔
✔
✔
SOFTWARE COMPATIBLE
CorelDraw, Photoshop, AutoCAD, InkScape o cualquier software que pueda exportar a los formatos de archivo admitidos
CorelDraw, Photoshop, AutoCAD, InkScape o cualquier software que pueda exportar a los formatos de archivo admitidos
CorelDraw, Photoshop, AutoCAD, InkScape o cualquier software que pueda exportar a los formatos de archivo admitidos
SISTEMA OPERATIVO
Windows & Mac OSX
Windows & Mac OSX
Windows & Mac OSX
FORMATOS DE ARCHIVO ADMITIDOS
AI, PDF, SC, DXF, HPGL, PLT, RD, SCPRO2, SVG, LBRN, BMP, JPG, JPEG, PNG, GIF, TIF, TIFF, TGA
AI, PDF, SC, DXF, HPGL, PLT, RD, SCPRO2, SVG, LBRN, BMP, JPG, JPEG, PNG, GIF, TIF, TIFF, TGA
AI, PDF, SC, DXF, HPGL, PLT, RD, SCPRO2, SVG, LBRN, BMP, JPG, JPEG, PNG, GIF, TIF, TIFF, TGA
OPTICAS
CAMBIO DE ESPEJOS SIN HERRAMIENTAS
✔
✔
✔
CARTUCHO DE LENTE MAGNÉTICO
✔
✔
✔
ÓPTICA AISLADA
✔
✔
✔
LENTE 1.5″
X
X
X
LENTE 2″
Opcional
Opcional
Opcional
LENTE 2,5″
Estándard
Estándard
Estándard
LENTE 4″
Opcional
Opcional
Opcional
MEDIDA ESPEJOS
φ25mm (x4)
φ25mm (x4)
φ25mm (x4)
COMBINADOR DE HAZ
φ25mm
φ25mm
φ25mm
VENTANA PROTECTORA
φ20mm
φ20mm
φ20mm
SEGURIDAD
NIVEL DE SEGURIDAD
Clase 1
Clase 1
Clase 1
MONITOREO INTELIGENTE
✔
✔
✔
ALARMA DE TEMPERATURA DE LA OPTICA
✔
✔
✔
REGISTRO DE DIAGNOSTICO
✔
✔
✔
EXTINCIÓN DE INCEDIOS
Opcional
Opcional
Opcional
LUZ DE ESTADO DE LED
✔
✔
✔
BLOQUEO DE LA TAPA
✔
✔
✔
ENCLAVAMIENTOS DEL PANEL LATERAL
✔
✔
✔
PROTECCIÓN DEL FLUJO DE AGUA
✔
✔
✔
ALARMA DE TEMPERATURA DEL AGUA
✔
✔
✔
REQUERIMIENTOS DE POTÉNCIA
VOLTAJE/FRECUÉNCIA
110v/60Hz
110v/60Hz
110v/60Hz
AMPERAJE
Circuito dedicado de 20 A.
Circuito dedicado de 20 A.
Circuito dedicado de 20 A.
CONSUMO
1400W (tubo láser de potencia máxima)
1400W (tubo láser de potencia máxima)
.
1400W (tubo láser de potencia máxima)
EMBALAJE
MEDIDA CON EMBALAJE
1820*1320*1225mm
1990*1500*1225mm
2180*1590*1225mm
PESO CON EMBALAJE
510kg
660kg
730kg
ACCESORIOS
CÁMARA
✔
✔
✔
TORNO ROTATORIO
Opcional
Opcional
Opcional
TORNO MÚLTIPLE
Opcional
Opcional
Opcional
EXTRACTOR DE HUMOS
Opcional
Opcional
Opcional
CONTROL REMOTO INALÁMBRICO
✔
✔
✔
COMPRESOR DE AIRE
✔
✔
✔
Solicitar información sobre el Láser SERIE NOVA S
